Внутрипольные конвекторы: устройство, принцип работы и виды

Что такое внутрипольный конвектор? Это отопительное оборудование, которое монтируется в подготовленную нишу, поэтому основная часть конструкции остаётся скрытой в полу. Снаружи видна декоративная решётка, через которую проходит воздух: его циркуляция может происходить естественным образом или усиливаться вентиляторами.

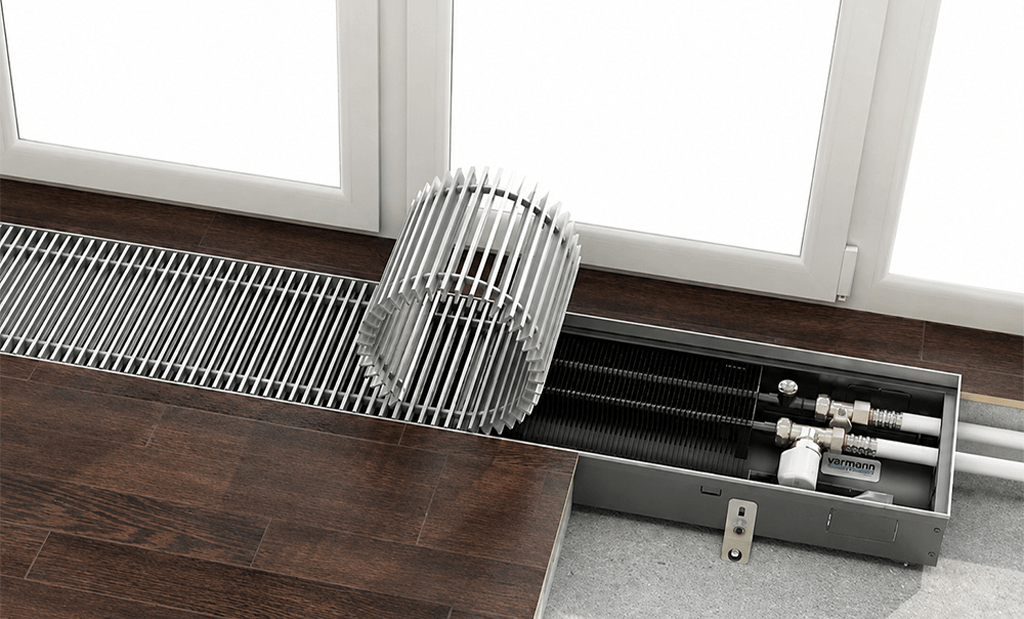

Устройство внутрипольного конвектора

Основу водяного прибора составляет теплообменник, размещённый внутри металлического корпуса. По трубкам циркулирует теплоноситель системы отопления, а оребрение увеличивает площадь теплоотдачи. Для присоединения к трубопроводу предусмотрены элементы подключения, сверху канал закрывает декоративная решётка.

Конструкция зависит от назначения и принципа действия конкретной серии. Например, Varmann Ntherm работает без вентиляторов, тогда как Qtherm оснащается тангенциальными вентиляторами с EC-двигателями 24 В и модулем регулирования. После установки корпус находится ниже уровня чистового пола.

Принцип работы внутрипольного конвектора

Чтобы понять, как работает внутрипольный конвектор, достаточно проследить движение воздуха внутри корпуса. Холодный поток поступает через решётку в канал, проходит через теплообменник и нагревается. Его плотность уменьшается, после чего он поднимается и возвращается в помещение.

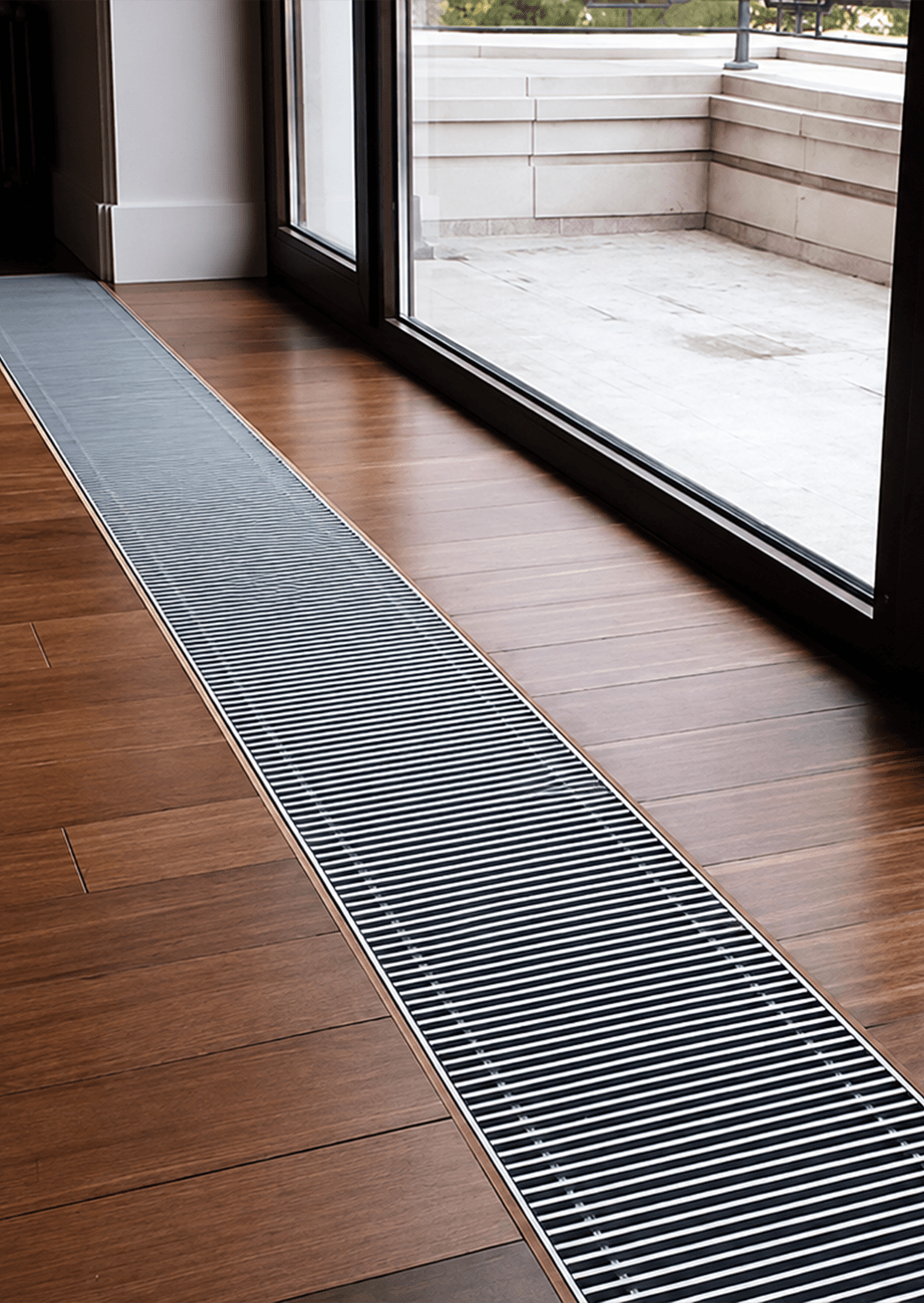

При установке вдоль остекления восходящий поток также помогает компенсировать холод, поступающий от поверхности окна. По этой причине встроенные модели часто используют в помещениях с панорамными окнами и стеклянными фасадами.

Виды внутрипольных конвекторов

По источнику тепла различают водяные и электрические устройства. Первые подключаются к теплоснабжению и используют циркулирующий теплоноситель. Электрические исполнения получают энергию от электросети и не требуют подключения к отопительному контуру.

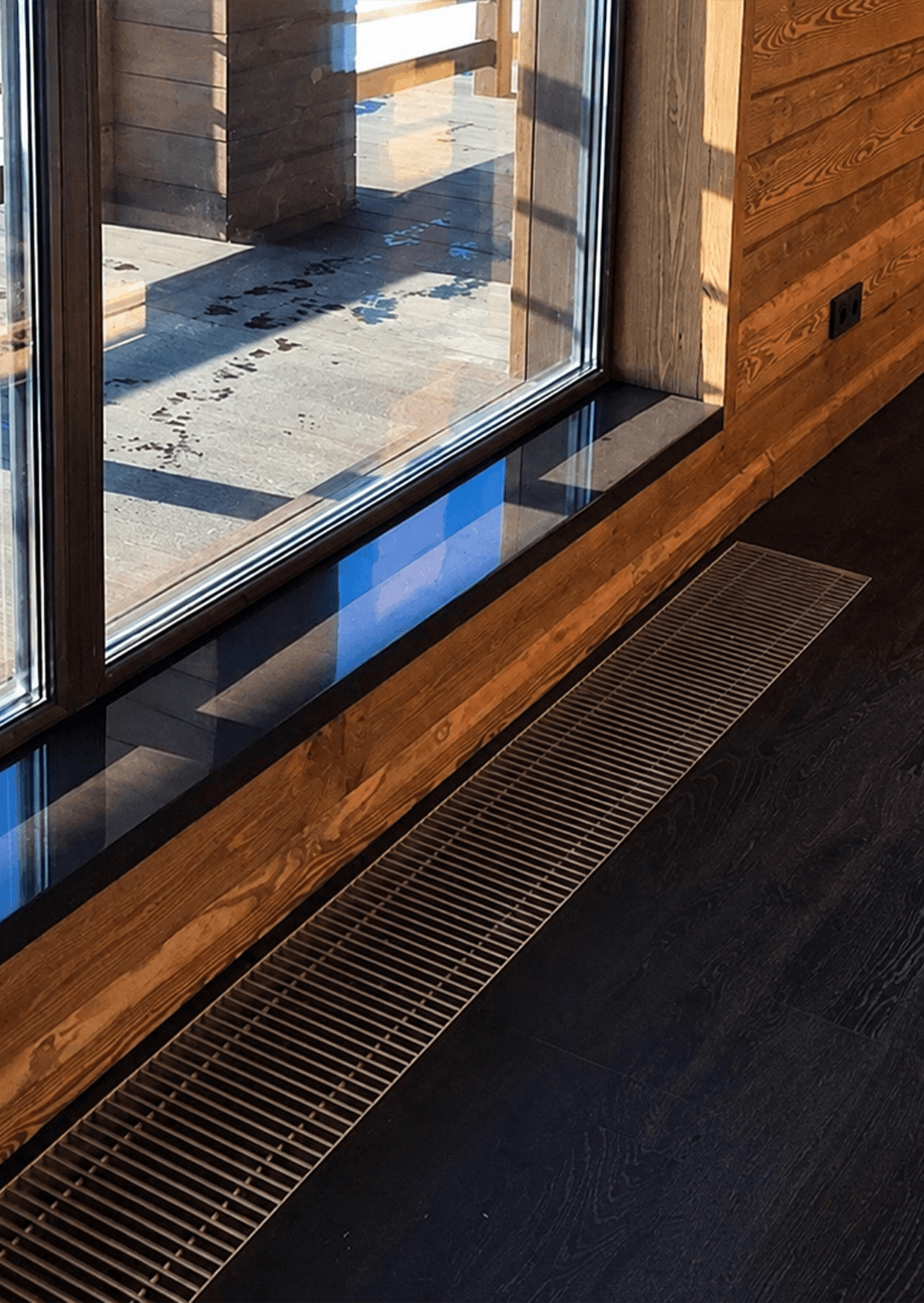

По способу движения воздуха оборудование бывает с естественной и принудительной конвекцией. В ассортименте Varmann представлены и варианты с дополнительными возможностями: например, Ntherm Air предусматривает подачу приточного воздуха из вентиляции, а Qtherm HK рассчитан на эксплуатацию в режимах нагрева и охлаждения.

Таким образом, встраиваемые решения различаются источником тепла, способом циркуляции и функциональностью.

Где применяют конвекторы, встраиваемые в пол

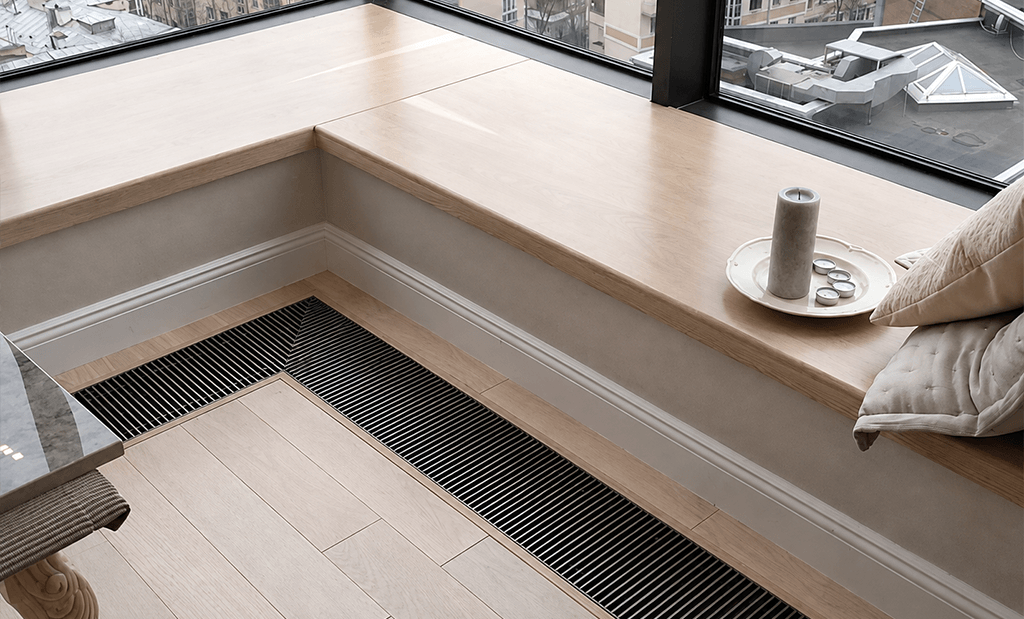

Такие приборы особенно востребованы там, где традиционный радиатор сложно разместить без ущерба для планировки или интерьера. В первую очередь речь идёт о панорамных и высоких оконных проёмах, стеклянных фасадах. Их устанавливают в частных домах, квартирах, офисах, коммерческих и общественных пространствах.

Скрытое размещение сохраняет свободной зону возле окна, при этом нагретый поток формируется непосредственно вдоль остекления. Возможности оборудования зависят от исполнения: одни серии рассчитаны на спокойный обогрев за счёт естественного движения воздушных масс, другие обеспечивают более интенсивную теплоотдачу, могут работать на охлаждение или взаимодействовать с вентиляцией. Это позволяет учитывать особенности помещения и требования к микроклимату.
