Конвекторы тепло-холод: как работают отопление и охлаждение

Конвектор тепло-холод — это прибор, который зимой греет комнату, а летом её охлаждает. Внешне он не отличается от обычного внутрипольного конвектора: та же ниша в полу, та же решётка вровень с покрытием. Разница внутри и в том, что подключено к теплообменнику. Их ставят там, где летом комната с большим остеклением перегревается, а вешать кондиционер не хочется.

Как работает конвектор тепло-холод

Зимой по трубкам идёт горячая вода, вентиляторы гонят через теплообменник воздух, и тёплый поток поднимается вдоль остекления. Летом в тот же теплообменник подают холодную воду от чиллера или теплового насоса, воздух проходит между пластинами и отдаёт им тепло, а в комнату возвращается охлаждённым. Принцип один и тот же, меняется только температура носителя. Работает это без вентиляторов плохо: холодный воздух сам вниз не пойдёт, поэтому охлаждение возможно только на принудительной конвекции.

Что нужно от системы

Холодная вода даёт конденсат, поэтому корпус здесь устроен иначе: у Varmann Qtherm HK сделано двойное дно с поддоном и дренажным патрубком, а при необходимости ставится дренажный насос. Сам теплообменник рассчитан и на двухтрубную, и на четырёхтрубную схему: во втором случае нагрев и охлаждение идут по отдельным контурам и переключать ничего не нужно. Вентиляторы работают от 24 В через блок питания 220 В, стоят на виброопорах и потому почти не слышны. Холодоноситель при этом не опускают ниже расчётной точки росы, иначе конденсата будет слишком много.

Модели конвекторов на отопление и охлаждение Varmann

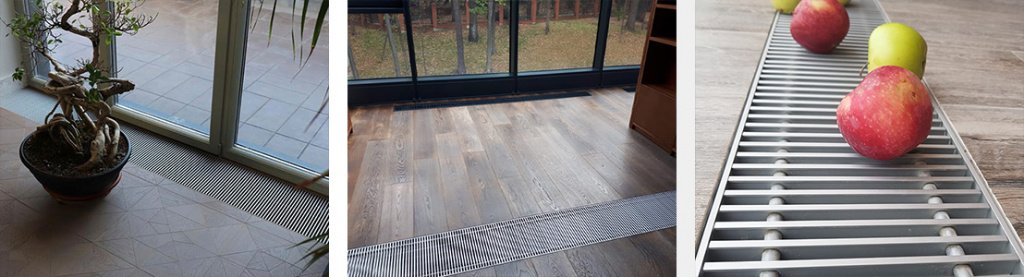

Основная серия — Qtherm HK: её встраивают в пол перед окнами до пола или в подоконник. Для мелких ниш и небольших помещений есть Qtherm HK Mini с тем же набором функций в компактном корпусе. Обе серии закрывают две задачи: летом убирают перегрев от солнца, зимой отсекают холод от стекла.

Если планируете охлаждение, скажите нам об этом до заказа: под него нужен корпус с поддоном и заранее заложенный отвод дренажа. Переделать обычный конвектор в тепло-холод после ремонта уже не получится.
